ARCHIPICK · BIM GUIDE 02
BIM 화면에서 가장 먼저 보이는 것은 3D 건물입니다. 그래서 모델을 예쁘게 만드는 기술로 오해하기 쉽죠. 빌라 사보아의 도면 체계와 DDP의 비정형 외피를 나란히 놓고, CAD와 BIM이 실제 업무에서 어디서 갈라지는지 풀었습니다.
BIM과 3D 모델은 어디서 달라질까요

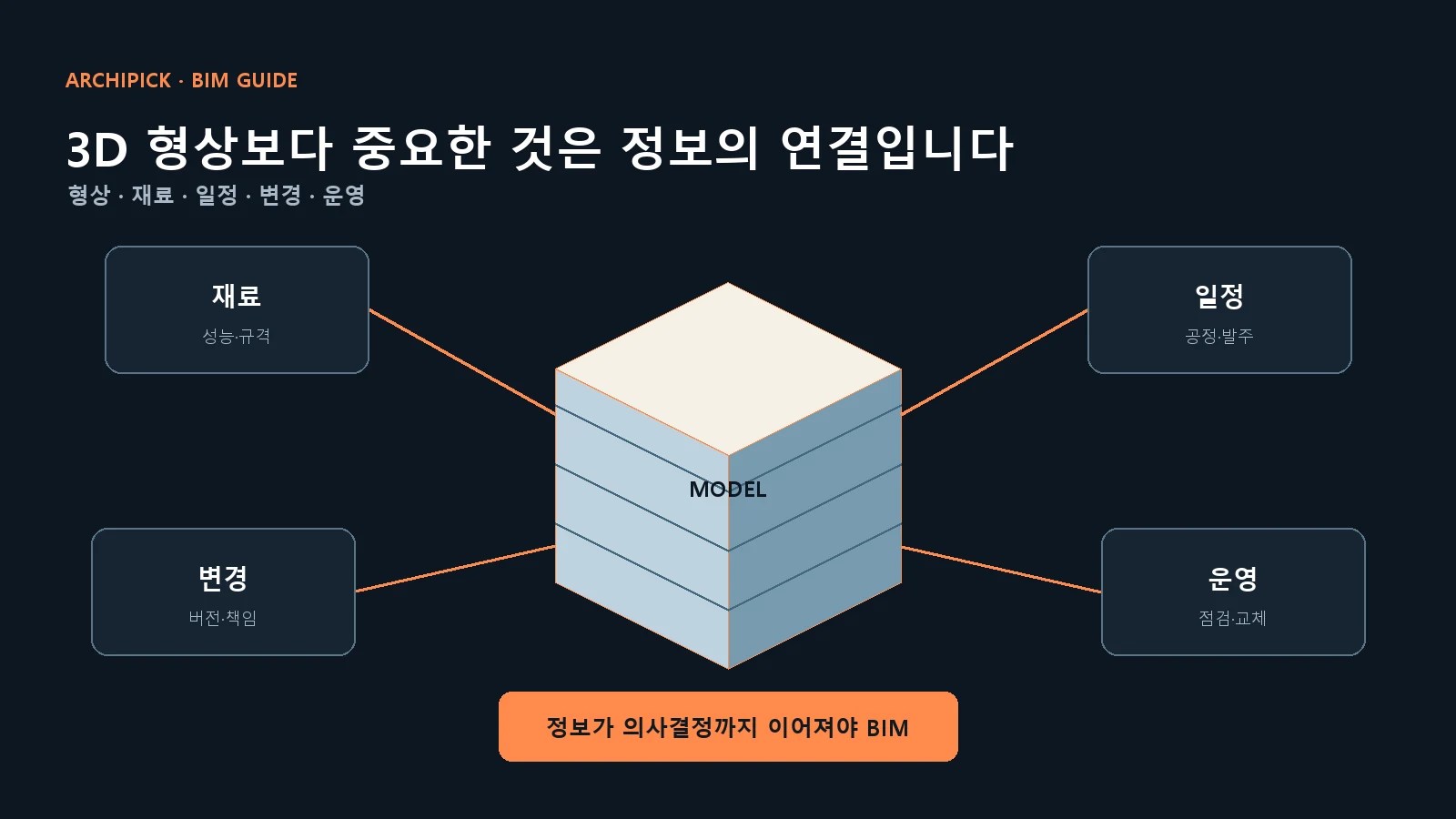

화면에서 벽을 돌려 볼 수 있다고 모두 BIM이 되는 것은 아닙니다. 국제표준 ISO 19650은 자산의 생애주기 전체에서 정보를 교환하고 기록하며 버전과 조직을 관리하는 틀을 설명합니다. 벽 하나의 재료와 내화 성능, 시공 단계, 변경 이력, 유지관리 정보를 관계자가 같은 기준으로 갱신할 때 모델은 비로소 의사결정에 쓸 수 있습니다.
제가 BIM을 강의할 때 가장 자주 만나는 오해도 ‘3D로 그리면 끝난다’는 생각입니다. 보기 좋은 모델은 출발점입니다. 누가 어떤 정보를 언제 책임지는지 정하지 않으면 오히려 혼란이 커집니다. 화려한 화면보다 책임표가 더 지루하고, 그래서 더 중요하죠.
빌라 사보아: BIM 이전에도 건축은 ‘관계’를 설계했습니다
빌라 사보아는 BIM 시대보다 훨씬 앞선 1928~1931년에 설계·완공된 건물입니다. 독립된 기둥 구조가 자유로운 평면과 입면을 만들고, 자동차 회전 궤적과 경사로가 배치·평면·단면을 하나의 산책로로 잇습니다. 빌라 사보아를 BIM 사례로 부를 수는 없지만, 좋은 설계가 원래부터 여러 관계를 함께 조정해 왔다는 사실은 분명합니다.
제 생각에는 빌라 사보아를 BIM 설명에 끌어오며 ‘옛 건축도 디지털이었다’고 말할 필요는 없습니다. 기둥 하나를 옮기면 평면, 입면, 동선, 가구가 연쇄적으로 달라지는 관계를 보여주기 때문입니다. BIM은 그 관계를 더 빠르게 검토하게 돕는 도구라고 보는 정도가 정직합니다.
DDP: 45,133장의 패널을 ‘서로 다른 정보’로 관리하다
동대문디자인플라자 DDP의 외피 면적은 약 33,228㎡이며, 외장 패널은 총 45,133장입니다. 서울시 공식 자료에 따르면 평판 13,841장, 한 방향 곡면 9,554장, 두 방향 곡면 21,738장이 4개 형태와 14개 무늬로 구성됩니다. 설계 형상과 패널 좌표를 BIM 데이터로 정리하고 성형·절단 정보로 연결하지 않았다면, 비슷해 보여도 서로 다른 패널을 현장에서 맞추는 일이 훨씬 어려웠을 것입니다.
DDP에서 BIM의 가치는 곡면 렌더링보다 ‘이 패널이 정확히 어디에 붙는가’를 끝까지 추적한 데 있다고 봅니다. 거대한 자유곡면이 실제 공공건물로 서려면 조형 감각만큼 번호 체계와 제작 오차, 발주·검수 정보가 중요하기 때문입니다. 저는 그 지루한 관리가 오히려 더 흥미롭습니다.
형상
패널의 곡률과 위치, 지지 구조와 접합 관계를 같은 좌표계에서 확인합니다.
제작
모델 정보를 성형과 절단, 번호 부여, 현장 설치 순서로 넘길 수 있어야 합니다.
변경
설계 수정이 수량, 일정, 다른 공종과의 충돌에 어떤 영향을 주는지 함께 확인하는 과정입니다.
BIM을 쓴다고 자동으로 정확해지지는 않습니다. 잘못 입력한 속성도 매우 체계적으로 퍼질 수 있고, 필요 이상으로 정밀하게 만들면 검토보다 파일 관리에 더 많은 시간을 쓰게 됩니다. 이 점은 도입 단계에서 가장 경계해야 할 부담입니다.
BIM이 실제로 도움이 되는지 묻는 네 가지 질문
- 결정을 바꾸는 정보인가?모델에 넣은 값이 설계, 시공, 운영 중 누구의 판단에 쓰이는지 먼저 정합니다.
- 책임자가 분명한가?정보를 만드는 사람과 검토하는 사람, 승인 시점을 구분합니다.
- 필요한 만큼만 정밀한가?모든 부품을 세밀하게 만드는 대신 단계별 목적에 맞는 수준을 정합니다.
- 변경 이력이 남는가?최신 파일 하나보다 왜 바뀌었는지 추적 가능한 기록이 중요합니다.
개인적으로 BIM의 성패는 모델링 속도보다 질문의 질에서 갈린다고 봅니다. 무엇을 결정하려는지 모른 채 속성 칸부터 늘리면 업무가 무거워지기 때문입니다. 반대로 필요한 판단을 먼저 정하면 단순한 모델도 충분히 값진 도구가 됩니다.
CAD를 버리고 BIM으로 갈아타는 문제가 아닙니다
CAD는 여전히 빠른 상세 표현과 익숙한 도면 편집에 유용합니다. BIM도 모든 상황에서 최선은 아니며, 소규모·단기 작업에서 정보 규칙을 과하게 세우면 준비 비용이 성과보다 커질 수 있습니다. 도구의 승패보다 프로젝트의 반복 오류와 정보 단절을 얼마나 줄여야 하는지 판단하는 편이 현실적입니다.
솔직히 저는 ‘BIM이 CAD보다 우월하다’는 구호가 실무를 잘 설명하지 못한다고 생각합니다. 빠르게 스케치할 때와 복잡한 외피를 제작할 때 필요한 체계가 다르기 때문입니다. 도구를 목적에 맞게 섞되 최종 정보가 어긋나지 않게 관리하는 편이 낫습니다.
BIM의 장점을 하나만 고르면 변경의 대가를 미리 드러내는 능력입니다. 멋진 3D 화면은 보기 좋지만 의사결정을 대신하지는 못하죠. 반대로 정보가 많을수록 좋다는 착각은 위험하며, 쓰지 않을 데이터를 만드는 시간도 프로젝트 비용입니다.
